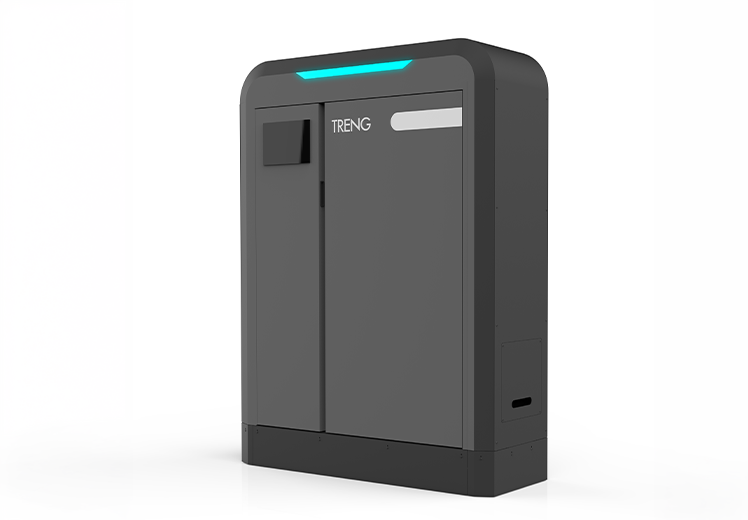

飼育・陸上養殖用途専用水質分析計MIAURA™
- TOC
- COD
- BOD
- TN
養殖槽や水槽の中の有機物や窒素量をリアルタイムで常時監視し続ける飼育・陸上養殖用途専用水質分析計です。
排水監視用途において過去50年以上にわたり集められた技術やノウハウを応用したモデル。
安定稼働・保守やメンテナンスがしやすい校正にし、飼育・陸上養殖ならではの海水に強い特性を持っています。
お問い合わせ
カタログダウンロード（準備中）
世界的な人口増加と水産資源の減少を背景に、養殖水産物への需要は高まり続けている。
一方で、技術継承の難しさや担い手不足により、産業全体の存続そのものが危ぶまれている。
養殖業、とりわけ卵から稚魚まで育てる種苗生産には、精密な水質管理が欠かせない。
しかし、溶存酸素（DO）や水温など日常的な指標では捉えきれない
突発的な水質変化──いわゆる「水が壊れた」と呼ばれる現象──が度々発生しており、その原因は今なお解明されていない。
東レエンジニアリングDソリューションズは、この「水が壊れた」ときのような水質変化の原因を探り、
いち早く検知する技術を築き上げ、養殖業の現場や水族館で生きる水生生物に、快適な水環境を構築することに貢献したい。
製品の特長
当社の独自研究・開発のノウハウを搭載した水質分析計で、お客様の日々の業務のお悩みを解消します。
・塩害腐食に強いSUSで出来た筐体
独自の触媒構成と前処理フィルターにより、高濃度懸濁物質を含む試料や海水試料でも安定した測定が可能です。
・低温密封燃焼方式を採用
業界一低温の650℃密封燃焼方式により、燃焼時に発生するミスト・ヒューズの影響を低減します。それにより、プレフィルター1枚で検出器の汚れを防ぐことができます。
・残餌や滞留するSSに強い配管
酸溶液による試料ライン洗浄や100メッシュの前処理フィルタを内部に搭載。また、サンプル配管の最小内径をφ2㎜としており、魚を飼育した海水でも詰まりにくくなっています。
・日常監視のために使用される外部センサ値の取り込み機能

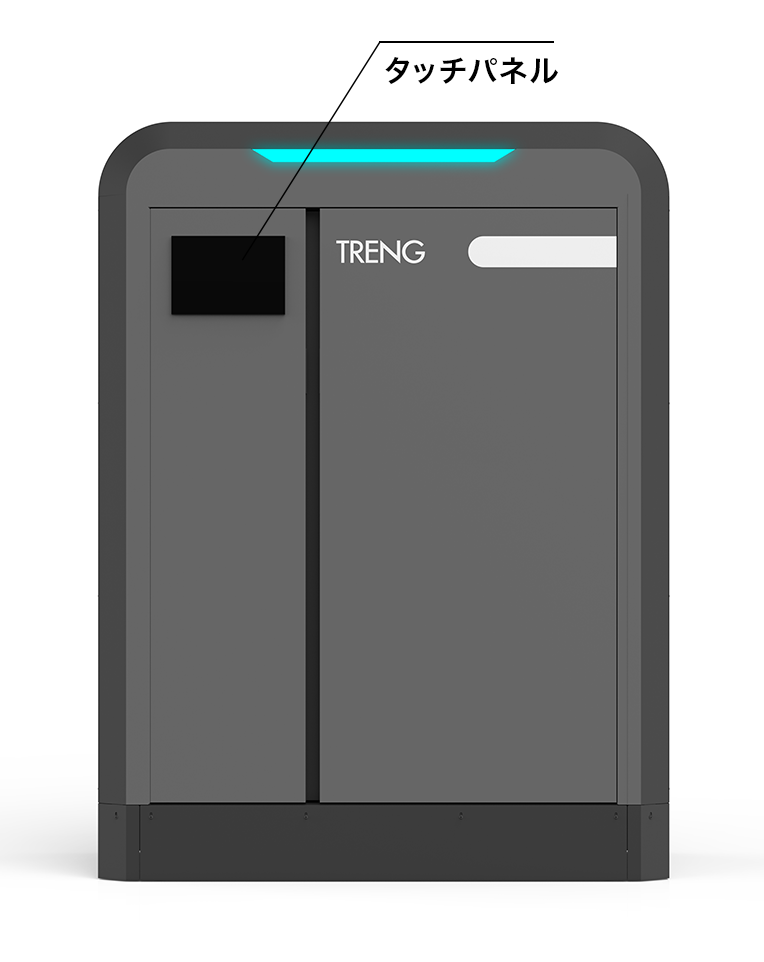

DoやpH、水温など従来監視されているセンサの値を取り込み、MIAURAのタッチパネル上に一括表示いたします。複数個所確認が必要だった物がMIAURAを管理すれば水槽内の各値を確認できるようになります。
パーツ・オプションの特長

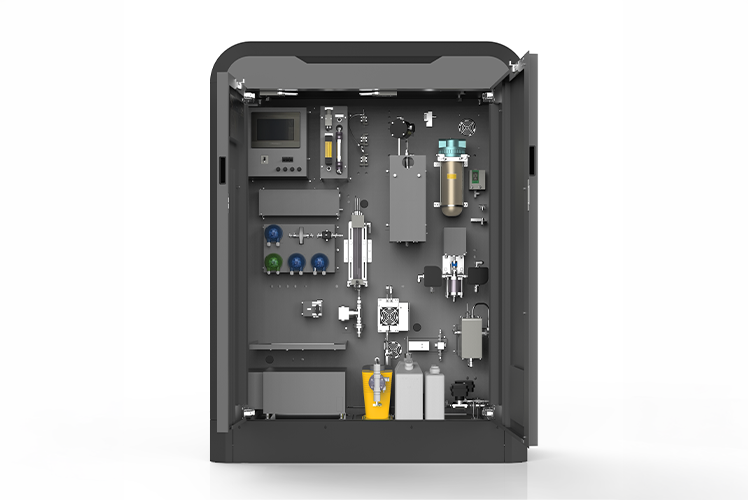

❶構成部品が一枚の板に取り付けられた筐体内部
正面の扉を開くとすべての構成部品が見えるようなレイアウト。ユーザー様でも簡単にメンテナンスできる。

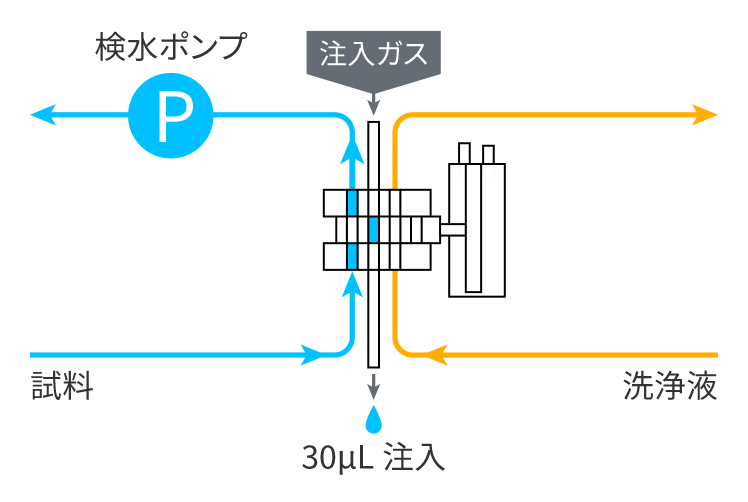

❷SSに強いスライダーバルブ注入方式
スライダーの穴を利用してサンプルを計量するため計量性に優れ、送液量に関係なく計量するためサンプル配管を細くする必要がない。また、SSや残餌による摩耗や詰まりの心配が少ない。
※ シリンジ注入だと700回前後の注入でプランジャーチップが摩耗して液漏れ（当社調べ）

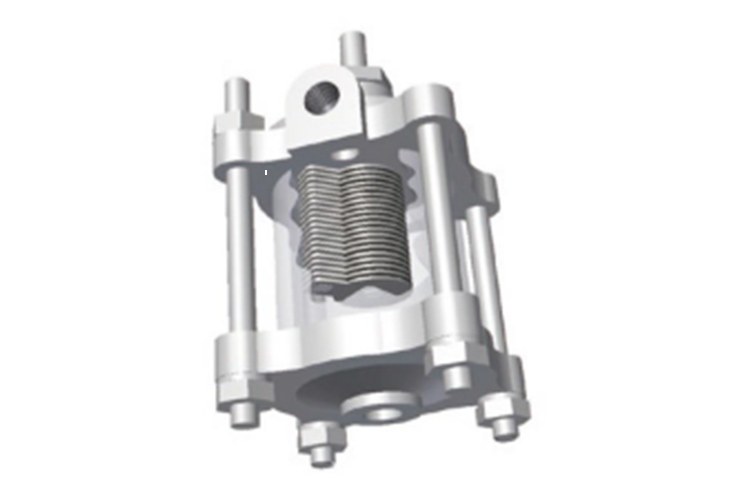

❸自動洗浄フィルタ
円形のディスクとクリーニングブレードを重ね合わせた網目のないエレメントで試料を濾過し、自動清掃。洗浄水を使用してエレメントを洗い流す機能も
導入までの流れ
1. 測定したいサンプルや水槽など監視スタイルをヒヤリング
測定されたい水槽数や水質についてヒヤリングさせていただきます。MIAURA一台で複数の水槽を監視することが可能です。
2. 測定したい水に合わせて、設置スタイルや機器仕様を決める
測定したい流路の数や測定項目、お客様の監視状況を伺い、最適な仕様で提案します。
3. オプションを追加する
用途などに応じて、必要であればオプション追加します。通信仕様や窒素測定などオプションが用意されております。

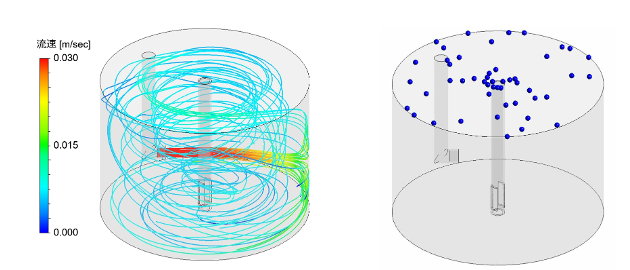

・水流シミュレーションサービス（開発中）
水の測定に留まらず、CAE技術を応用することで水流シミュレーションサービスを開発中です。水流シミュレーションをすることで、水槽内の水流や餌の分布。また、水の測定には水槽のどこから採集した方が良いかなどの判断に貢献します。
機種選びやオプションの検討、
お見積りのご相談など、
お気軽にお問い合わせください。
基本仕様
機器仕様
| 共通仕様 | MIAURA™ |
|---|---|
| 測定レンジ | TOC : 0-20～200mg/L |
| 測定モード | オンラインTOC オフラインTOC オンラインTC オフラインTC |
| 測定周期 | 8分～ |
| 測定方法 | 全炭素量測定： 自動間欠式密封燃焼赤外分析法 無機体炭素除去： 自動間欠式塩酸酸性空気曝気法 |
| 測定値換算機能 | TOCからCODまたはBODへの換算機能搭載 （換算値＝a+bx 係数a、bはお客様にて決定ください） |
| 計測値出力 | DC4～20mA（負荷抵抗：0～500Ω） |
| 通信出力 | USB（オプション：RS-232C RS-485） |
| 入力信号 | 無電圧接点、DC24V 項目：外部連動 測定停止 警報解除 |
| 出力信号 | 無電圧接点、AC125V 1A（抵抗負荷） 項目：保守中信号 電源断信号 外付けポンプ信号 計数信号 選択出力 |
| 測定値異常（選択出力） | 上上限 上限 下限 下下限 |
| 装置異常（選択出力） | 温度異常 試料断 配管洗浄水断（重故障／軽故障に任意に割り当て可能） （オプション：ガス圧力低下 試薬断 洗浄液断） |
| その他オプション | 記録計 自動校正機能 別置きプリンタ 電装部エアパージ TN測定機能 |
| 試料条件 | 本体入口：0.05～0.15MPa、3L/min以上、1～50℃ （常時40℃以上はご相談） |
| 試薬 | 2mol/L-HCL 5分周期で約5L/月 60分周期で約5L/年（配管洗浄なしの場合） |
| 洗浄液 | 蒸留水 |
| 逆洗浄水 | 0.1～0.4MPa 流量：3～5L/min 1～50℃ （有機炭素／ゴミ等を含まないこと、 試料に化学的影響を与えないこと） |
| 配管洗浄水 | 0.02～0.05MPa 0.4～0.6L/min 1～50℃ （有機炭素／ゴミ等を含まないこと） |
| キャリアガス | 計装圧空 約7Nm3/月 （計装圧空はCO2除去フィルタが必要で水分／油分を含まないこと） |
| 電源 | AC100V±10V 600VA 消費電力：約350W（多流路仕様：450W） |
| 設置場所 | 屋内 1～40℃（硫化水素等腐蝕性ガス雰囲気を避けること） |
| 外形寸法／質量 | 1300±5(W)×467±5(D)×1725±10(H) mm |
| アンカー取付寸法 | 4-Φ14 |
| サービスエリア | 前面600mm（左右後面不要） |
