ジルコニア式酸素濃度計LD-450/SDセンサ

  • 10ppm未満
  • 10ppm以上
  • 1000ppm(0.1%)以上
  • 負圧/大気圧
  • DC電源
  • アナログ出力
  • シリアル通信出力
  • CEマーキング

高性能酸素濃度計LD-450/SDセンサは、当社が長年にわたり蓄積してきた電子業界向け酸素濃度計の製造ノウハウを活かし、真空装置をはじめとする各種装置用に開発した製品です。
長期間にわたって安定かつ高精度な測定を行える当社独自の小型ジルコニアセンサを搭載し、さらに酸素センサ保護機構を搭載することで、従来品を超える耐久性を実現しました。また、酸素センサと変換部を分離させ、さらに変換部を薄型の壁掛式構造としたことで、より最適な測定箇所に設置することが可能となりました。操作も簡単で、各種処理装置組込みにベストな酸素濃度計です。

LD-450-T/SDセンサ

製品の特長

・省スペース設置が可能

酸素センサと薄型変換器との分離構造により、設置場所の制約を大幅に軽減しました。

・外部出力の選択

アナログ出力(T仕様)、通信出力(C仕様:RS-232C)機種をラインナップしています。

・真空雰囲気対応

サンプリング不要の直挿センサで、真空雰囲気でも測定可能です。

・超高速応答

分離センサで最短応答を実現します。

・高耐久性センサ

センサに特殊コーティング加工を施し、高い耐久性を実現しました。

※SDセンサの詳しい特長・仕様は、SDセンサ製品カタログをご確認ください

・適合規格

CEマーキング……EN61010-1、EN61326-1
RoHS指令……EN63000

LD-450-C/SDセンサ
SDセンサ(4種)

製品の仕様

機器仕様

形状 分離型(変換器:壁掛式、センサ:直挿式)
表示方式 LEDデジタル4桁(操作/設定内容表示)
測定範囲 0.001ppm~100vol%O2 10-20~10-0atm
測定レンジ 0-1/10/100/1000ppm/1/10/100%
10-20~10-0atm 自動/固定レンジ
※0~1ppm レンジ以下は保証外
センサ接続 ISO真空フランジ NW16、25、40
またはR3/8ねじ のいずれか
接続 変換器~センサ間は専用線による接続
標準長2m、最大10m
比較ガス 大気
質量 変換器:約1.2kg
センサ:約0.2kg
塗装色 LD-450:つや消し白
センサ:SUS(無垢)
外形寸法 185(W)×155(H)×40(D)
(単位:mm、突起部含まず)

特性

繰返性 0~1%レンジ以上:±0.5%FS
0~1%レンジ未満:±1%FSまたは±0.1ppmのいずれか大きい方
※0~1ppm レンジ以下は保証外
空気点安定性 ±1%FS以下/24hr
暖機時間 6分以内

エンジニアリング仕様

LD-450-T:出力仕様 記録計出力:4~20mA(出力レンジ:0-10/100/1000ppm/100%)
濃度警報出力:HH、H、L、LLより、2点選択可能
装置異常出力:1点無電圧接点出力
LD-450-C:通信出力仕様 通信方式:単方向、RS-232C準拠、D-sub 9ピン:ピンコンタクト
計測値出力:伝送出力に濃度データを出力
濃度警報出力:HH/H/L/LL
装置異常出力:伝送出力に装置異常コードを出力
試料ガス条件 還元雰囲気では使用しないでください。
また、高濃度のHeなど、測定ガスの比熱が高くなると使用できない場合があります。
温度: 0~100℃
圧力:10-3Pa~200kPa(絶対圧)
湿度: 露点が周囲温度以下
流量:0.5~5L/minまたは0L/min(自然拡散状態の測定になります)
暖機時間 6分以内
電源 電源:DC24V 、2A
消費電力:60VA(定常時:15VA)
設置条件 設置場所:屋内、非防爆地域であること
周囲温度:変換器:0~40℃
     センサユニット: 0~50℃
周囲湿度:35~80%RH(結露なきこと)
設置部温度:変換器:0~40℃
      センサユニット: 0~100℃
可燃成分、ハロゲン、シリカおよび腐食成分を含まないこと。
  • 上記仕様以外のご要望については別途ご相談ください。

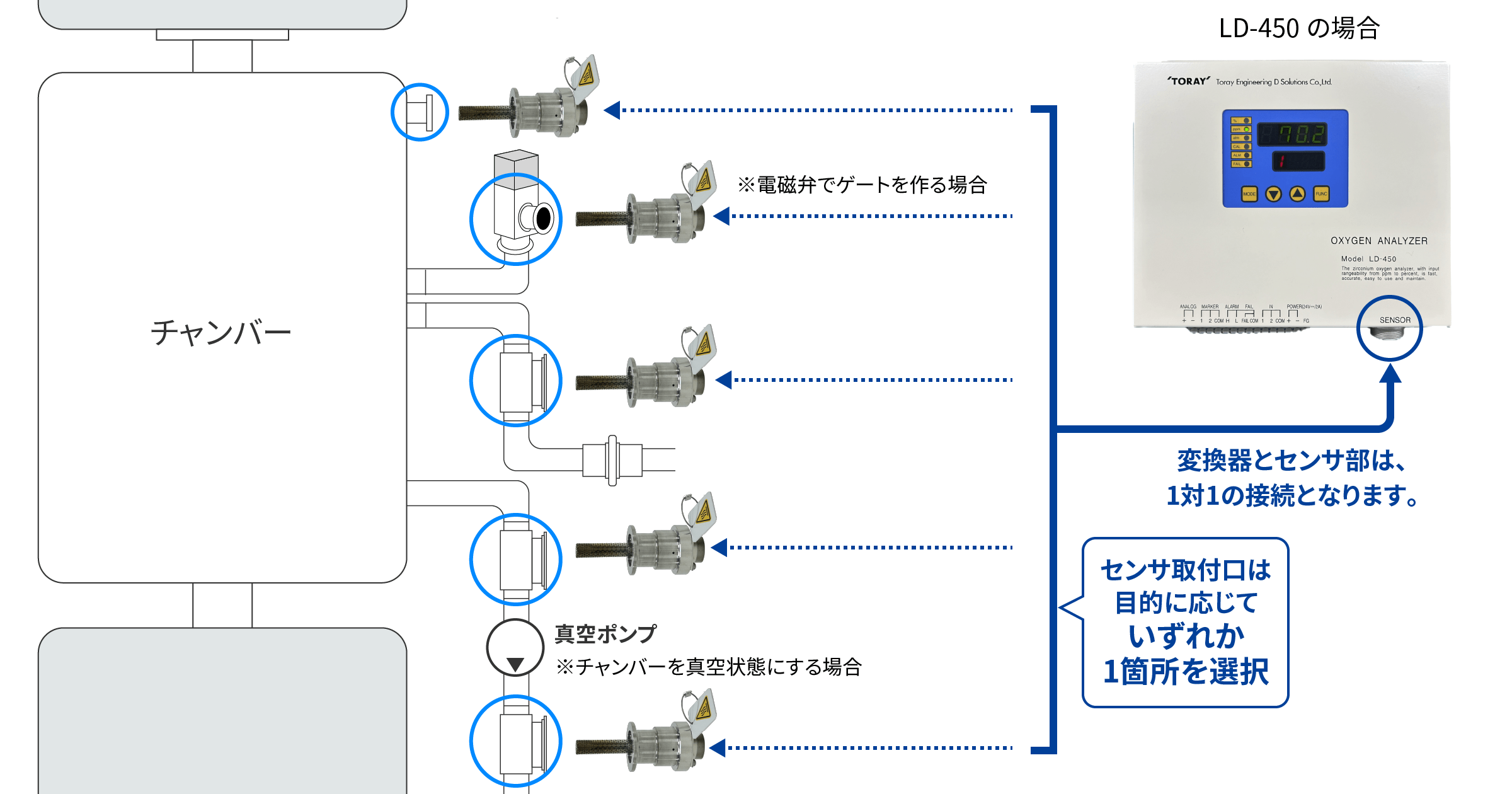

接続例と操作パネル

エラー表示例(センサ温度異常)

寸法図

寸法図
