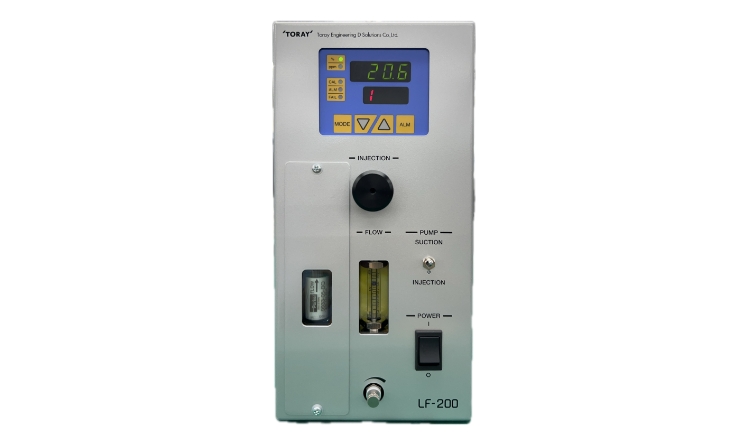

食品包装機用ジルコニア式酸素濃度計LF-200
- 1000ppm（0.1％）以上
- 大気圧／加圧
- AC電源
- アナログ出力
ジルコニア式酸素濃度計LF-200は、当社が長年にわたり蓄積してきた食品包装業界向け酸素濃度計の製造ノウハウを活かし、ガス充填自動包装機用に開発した製品です。
長期間にわたって安定かつ高精度な測定を行える当社独自の小型ジルコニアセンサを搭載し、さらに酸素センサ保護機構を搭載することで、従来品を超える耐久性を実現しました。簡単な操作とコンパクトな設計を両立し、食品、医薬品包装機をはじめとした多彩な自動包装機に組み込めるベストな酸素濃度計です。
お問い合わせ
製品カタログ
製品の特長
・油分対策を徹底
新型フィルタを搭載し、従来品と比べ油分飛散ガス測定に強くなりました。
このフィルタは、酸素計をパネルから外すことなく交換できます。
・吸引ポンプ保護機能を搭載
現場エアブロー清掃による不具合を回避し、ポンプを保護します。
・高速応答
測定ガス滞留部を最小限に抑えた内部配管フローで高速応答を実現しました。
・電源
包装機に組み込みやすいAC200Vを標準採用しています（AC100Vはオプション）。
・適合規格
RoHS指令……EN63000
・オプション対応
センサの劣化防止や、指示値・測定値の正確な測定に貢献するフィルタをご用意しています。
①活性炭フィルタ：微量の有機物や少量の可燃性ガスを吸着するフィルタです。センサ内への不純物の侵入を防ぐほか、センサ内での測定酸素の燃焼を防ぎ、正しい指示値を測定できるようにします。
②綿フィルタ：ダストや固形剤の侵入を防ぐフィルタです。異物の酸素濃度計内への混入やセンサ部への付着を防止し、酸素濃度計の劣化を防ぎます。
③通信出力（RS-232C）：測定値、濃度警報の有・無、装置異常の内容を送信します。
④電源電圧（AC100V）：AC100V仕様も準備しております。
製品の仕様
機器仕様
| 形状 | 卓上型／パネル取付型 |
|---|---|
| 表示方式 | デジタル4桁表示（濃度表示） |
| 測定範囲 | 1ppm～100vol％O2 |
| 表示レンジ | 0-1000ppm／1／10／100％ 自動 ※ただし1000ppmレンジは保証外 |
| 出力レンジ | 0-0.5／5／10／100％ 固定 |
| サンプリング方式 | 内蔵ポンプによる連続吸引式とインジェクション方式の2種類 ※インジェクション方式は保証外 |
| 供給ガス量 | 1,000mL/min |
| 供給ガス圧力 | 60±10mL/min |
| センサ部ガス量 | 60±10mL/min |

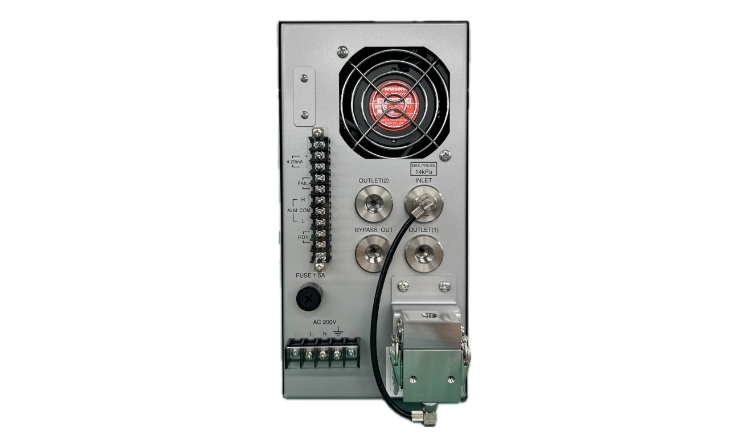

| ガス接続口 | INLET（試料ガス入口） Rc1/8 BYPASSOUT（バイパス出口） Rc1/4 OUTLET1（試料ガス出口1） Rc1/4 OUTLET2（試料ガス出口2） Rc1/4 |
| 比較ガス | 大気 |
| 質量 | 約7kg |
| 塗装色 | 前面、後面：シルバーメタリック カバー：ステンレス |
特性
| 繰返性 | 0～1％レンジ以上：±1％FS 0～1％レンジ未満：±2％FS （0-1000ppmは保証外） |
|---|---|
| 空気点安定性 | ±0.5％FS/24h |
エンジニアリング仕様
| 計測値出力 | 外部出力：4～20mA |
|---|---|
| 濃度警報出力 | LED表示（上／下限） 接点出力：2a個別出力 接点容量：AC30V DC30V、0.5A |
| 自己診断機能 | 暖機異常、熱電対異常、機内温度異常 CPU異常、炉内温度異常 不斉電位異常、センサ抵抗値異常、AIRポイント校正異常 SPANポイント校正異常 |
| 試料ガス条件 | 可燃成分、ハロゲン、シリカ、腐食成分および水滴を含まないこと 圧力：14kPa以下の加圧 流量：1,000～2,000mL/min 温度：0～50℃ 湿度：露点が周囲温度以下 |
| 自動リフレッシュ機能 | 電圧：AC200V 端子台渡し 周波数：50／60Hz |
| 暖機時間 | 20分以内 |
| 電源 | 電圧：AC200V 電源必要容量： 200VA |
| 設置条件 | 設置場所：屋内、非防爆地域であること 周囲温度：0～40℃ 周囲湿度：45～85%RH（結露なきこと） 可燃成分、ハロゲン、シリカおよび腐食成分を含まないこと |
| 装置オプション | プリンタ出力（RS-232C） 活性炭フィルタ、綿フィルタ、 電源電圧AC100V |

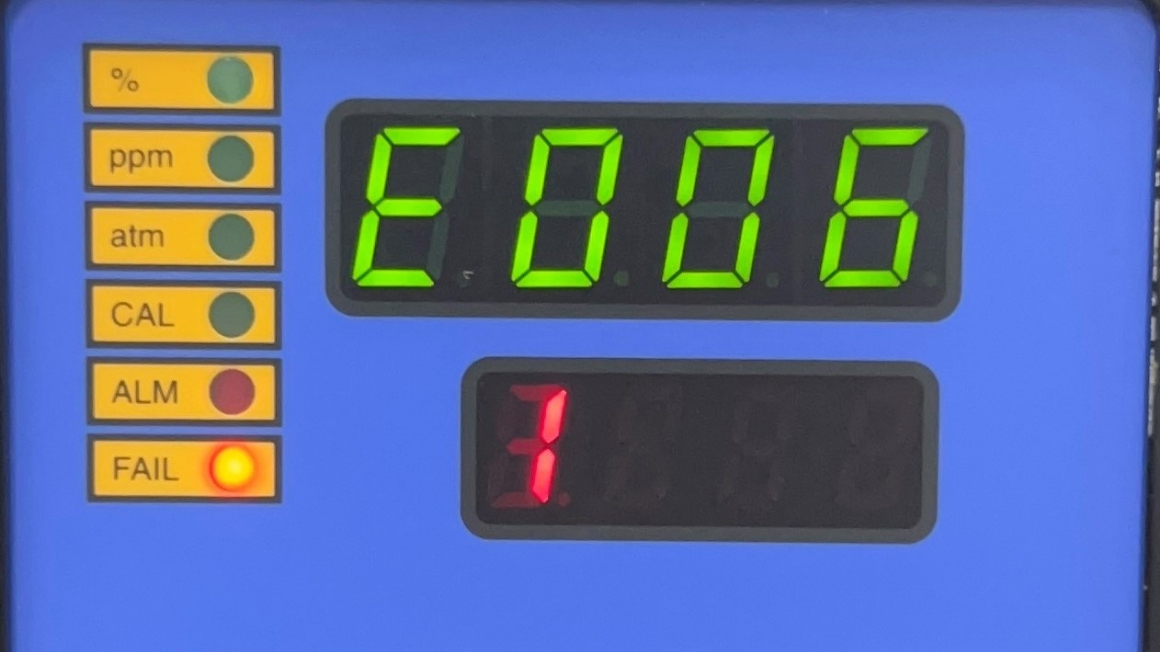

操作パネル表示例
寸法図
パネル取付型
卓上型
