パルサーレシーバ高周波超音波に対応するパルサーレシーバとして世界最小クラスの小型化を実現

パルサーレシーバは、超音波測定システムの超音波映像装置に組み込む、超音波トランスデューサを使用する際、パルス信号を送受信させるモジュールとして必要不可欠であります。
半導体・電子デバイスの微細化にともなう超音波検査の高周波化と、検査装置メーカが抱える装置省スペース化といった課題を一挙に解決するためにパルサー・レシーバーの高周波対応と小型化を両立しました。

紹介動画

当社のトランスデューサと組み合わせて使用することで、高品質な超音波信号を実現し、正確な測定を可能にします。

製品の特長

・使いやすさ

前面パネルに入出力信号や電源コネクタをを集約することで、配線接続や取り扱いが容易です。

・装置組込が簡易な小型サイズ

高周波超音波のパルサーレシーバとして世界最小クラスの小型化にすることで、検査設備の省スペース化に配慮するとともに装置への組み込みが容易です。

・広い周波数帯域 短いトリガー周期

・広域かつ短い周期でデータ計測が可能になるので、より精密な分析・計測が可能になります。

・レシーバ周波数帯域 : 2MHz~250MHz

・ゲイン調整範囲 : 0dB~45dB

・トリガー周期 : 0.1KHz~100KHz

・低消費電力

USB電源(5V, 最大2.5W)を経由した電源供給が可能、消費電力を極限まで抑え環境へ配慮しています。PCやスマホから電源供給が可能です。

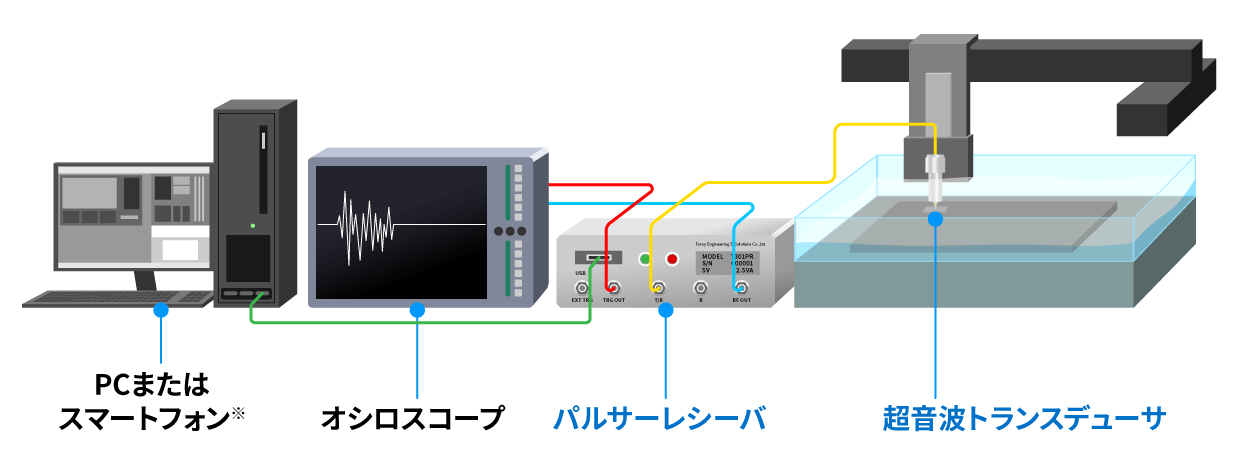

接続イメージ

スマートフォンから制御する場合は、シリアル通信を行うアプリケーションが必要となります。
Android OSのアプリケーションサンプルについては、別途お問い合わせください。

注:AndroidはGoogle LLC の商標です。

製品の仕様

本体仕様

項目 仕様
使用環境 設置環境 屋内
温度 5 - 40℃
湿度 80RH%以下
高度 標高 2000m以下
電源 コネクタ USB type-C (通信共用)
定格 DC 5V 2.5VA USB BUS POWER
インターフェイス 通信コネクタ USB type-C (電源共用)
その他コネクタ SMA
パルサー パルス立下り時間 2ns以下
パルス電圧 -20V~-80V 5Vステップで調性可能
アンプ 帯域 FULL : 2MHz~250MHz
出力 ±1V/50Ω(RF OUT) コネクタ
ゲイン 0dB~45dB 1dBステップで調性可能
内部トリガ 周波数 0.1KHz~100KHz
調整可能 最上位1桁を指定して設定できます。
詳細はサンプルソフトウエアの説明を参照してください。
機械寸法 寸法 W : 135mm D : 120mm H : 40mm
重量 約1Kg

各コネクタの仕様

名称 仕様
USBコネクタ コネクタ:USB type-C Connector
電源仕様:DC5V USB BUS POWER
通信規格:USB2.0 Telecommunications Standard
*通常のUSB type-Cプラグがご使用できるほか、デュアルスクリューロックにも対応しています。
外部トリガ入力コネクタ コネクタ:SMAソケット
入力 5V 非絶縁TTLレベル入力
最大定格電圧 6V
最大入力周波数 100KHz
トリガ出力コネクタ コネクタ:SMAソケット
出力 5V TTL 0.1KHz~100KHz, 50Ω Output
パルサーコネクタ コネクタ:SMAソケット
ピーク電圧:80V/50Ω
最大出力電力:100mVA
レシーバー入力コネクタ *標準出荷では無効になっています。
コネクタ:SMAソケット
入力最大ピーク電圧:±100V
入力最大電力:100mVA
レシーバー出力コネクタ コネクタ:SMAソケット
出力:±1V/50Ω Output
