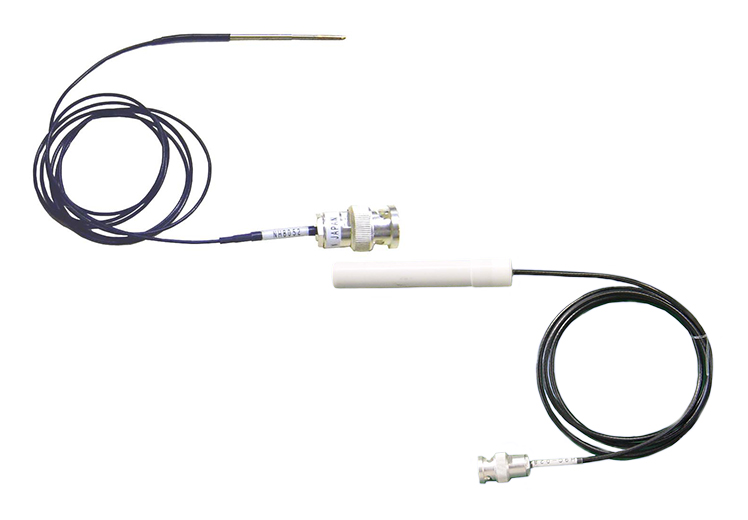

ハイドロフォン音場測定のキーデバイス
国内では唯一のハイドロフォン製造メーカーである当社のニードル型ハイドロフォンは、東レで開発された高分子圧電材料、P（VDF-TrFE）を使用したハイドロフォンです。
音響インピーダンスが水に近いので、共振周波数と非共振周波数での感度差が小さく、共振ピークが広いため、広範囲で入射波に忠実な信号を再生できます。また、入射許容角が大きくハイドロフォンの角度調節が容易です。
高分子材料のなかでも電気機械結合係数と使用温度上限が高い材料を使用しており、温度変化にも強く、安定して高い性能を発揮します。
お問い合わせ

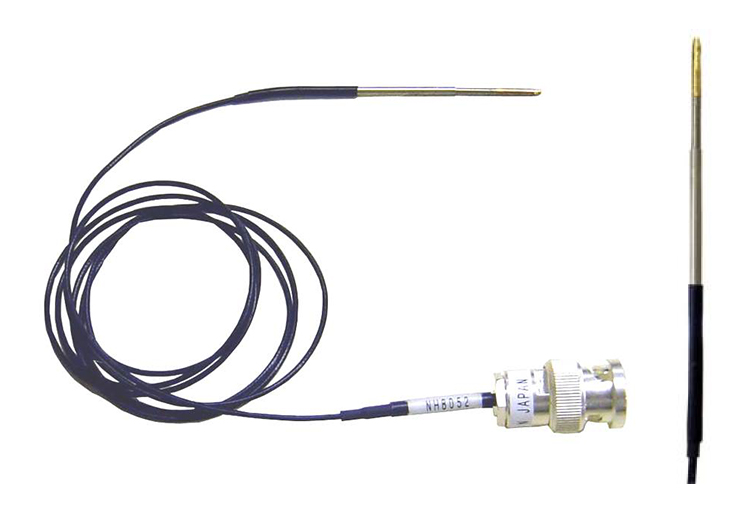

ニードル型ハイドロフォン（HY05N）
製品の特長
・ニードル型 エレメント径：0.5mm
・東レ開発の高分子圧電材料であるP（VDF-TrFE）使用
- ・音響インピーダンスが水に近いので、共振周波数と非共振周波数での感度差が小さく、共振ピークが広くなります。その結果、広い範囲で入射波に忠実な信号を再生できます。
- ・高分子圧電膜と水中での音速差が小さいため、入射許容角が大きくハイドロフォンの角度調節が容易です。
- ・高分子材料のなかでも電気機械結合係数と使用温度上限が高い材料を使用しており、温度変化にも強く、安定して高い性能を発揮します。
・測定可能周波数範囲は１MHz～20MHz

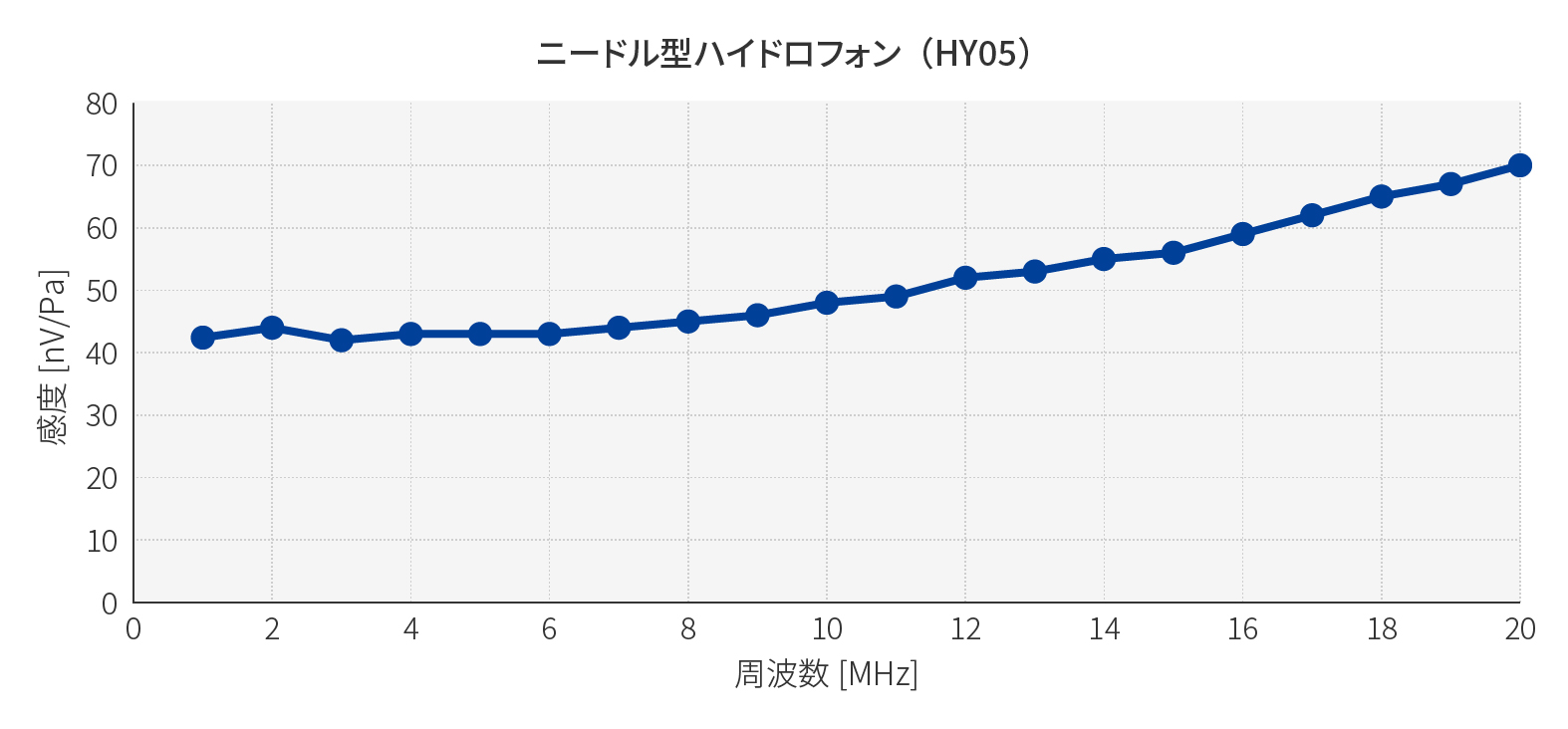

性能データ例
ニードル型ハイドロフォンの感度校正は、イギリスの校正機関であるNational Physical Laboratoryにて校正を行ったハイドロフォンをもとに比較校正法によるハウス検定を行っています。ハウス検定での測定範囲は1MHz～20MHz（1MHzステップ）です。
※1MHz以下の検定は実施しておりません。
製品の仕様
| 有効径 | 0.5mm |
|---|---|
| 先端外径 | 1.4mm |
| センサ長 | 70mm |
| 受信可能周波数 | 1MHz～20MHz |
| 感度 | 40nV/Pa at 3MHz typical |
| ケーブル長 | 1m（BNCコネクタ付き同軸ケーブル） |
| オプション | ハウス検定（1～20MHz：1MHzステップ）が必要な場合は有償にて承ります。 ※プリアンプ：AK85は、2024年6月にて生産中止となりました。 |

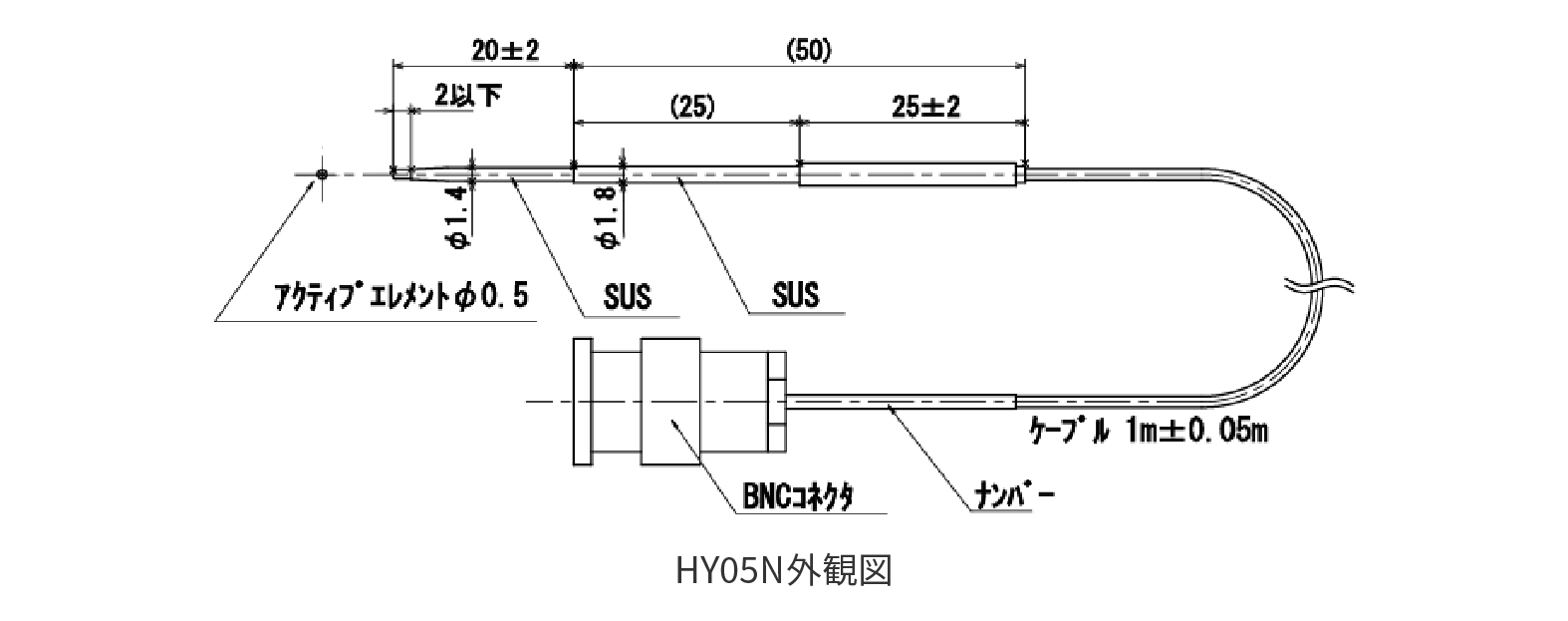

製品の外観図

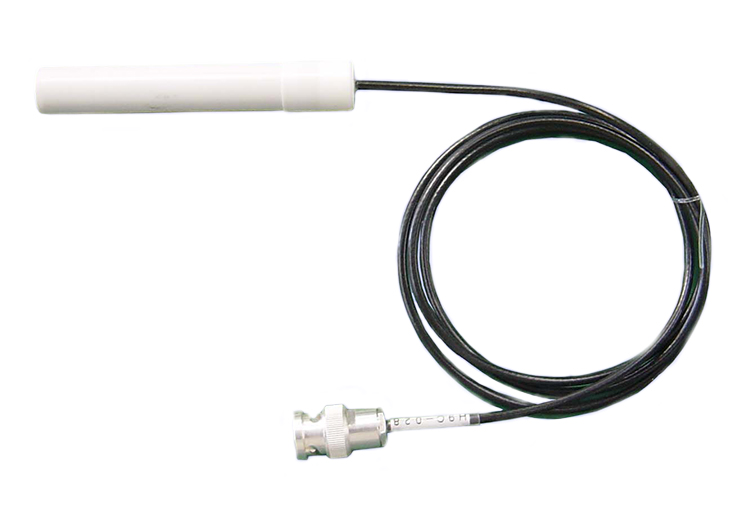

大口径ハイドロフォン（H9C）
製品の特長
・大口径型 エレメント径：9.0mm
・東レ開発の高分子圧電材料であるP(VDF-TrFE)使用
- ・音響インピーダンスが水に近いので、共振周波数と非共振周波数での感度差が小さく、共振ピークが広くなります。その結果、広い範囲で入射波に忠実な信号を再生できます。
- ・ニードル型に比べるとエレメント径が大きいため、受信感度が高くなり、信号が小さくても取得できます。測定信号によってはアンプが不要な場合もあります。
- ・高分子材料のなかでも電気機械結合係数と使用温度上限が高い材料を使用しており、温度変化にも強く、安定して高い性能を発揮します。
・測定可能周波数範囲は0.5MHz～5MHz

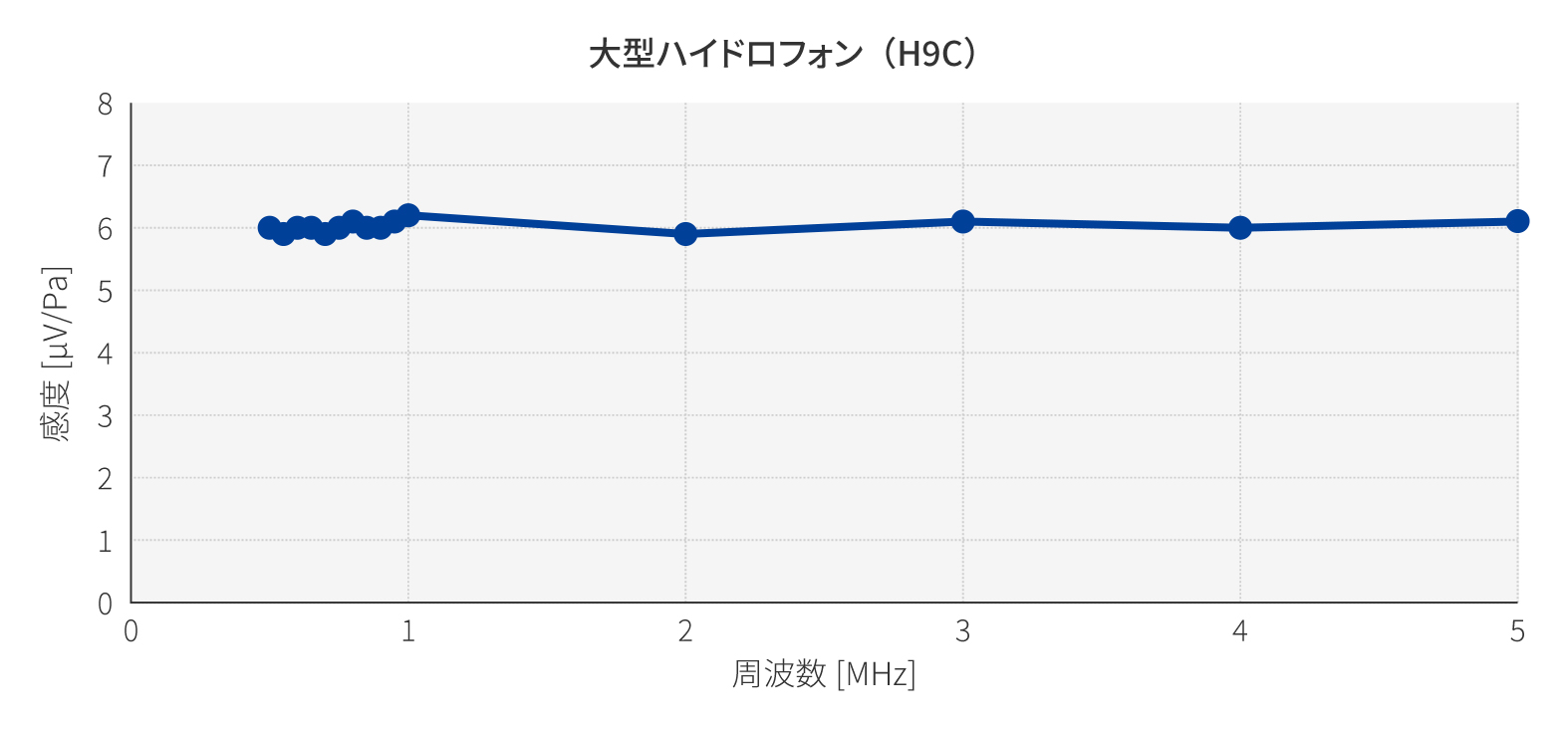

性能データ例
大口径ハイドロフォンの感度校正は、相互校正法をもとにハウス検定を行っています。
ハウス検定での測定範囲は1MHz～5MHz（1MHzステップ）です。ご要望に応じて、0.5～1.0MHzを追加検定することも可能です。
製品の仕様
| 有効径 | 9mm |
|---|---|
| 先端外径 | 14mm |
| センサ長 | 90mm |
| 受信可能周波数 | 0.5MHz～5MHz |
| 感度 | 5μV/Pa 以上 |
| ケーブル長 | 1m（BNCコネクタ付き同軸ケーブル） |
| オプション | ハウス検定（1～5MHz：1MHzステップ）が必要な場合は有償にて承ります。 （0.5～1.0MHZ範囲の検定が必要な場合は別途ご依頼ください。） |

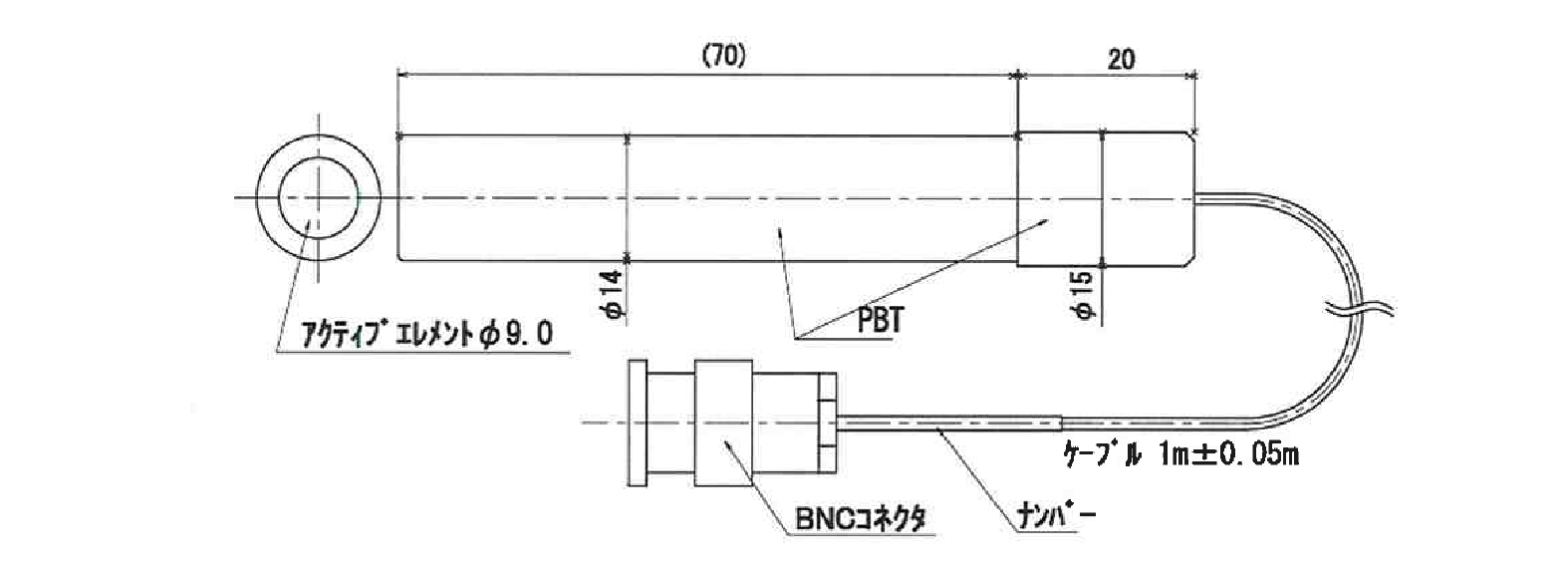

製品の外観図
