ジルコニア式酸素濃度計RF-400 ※生産終了品

重要なお知らせ

こちらの製品は、2024年3月に生産・販売を終了しました。

  • 10ppm以上
  • 1000ppm(0.1%)以上
  • 大気圧/加圧
  • AC電源
  • アナログ出力
  • シリアル通信出力

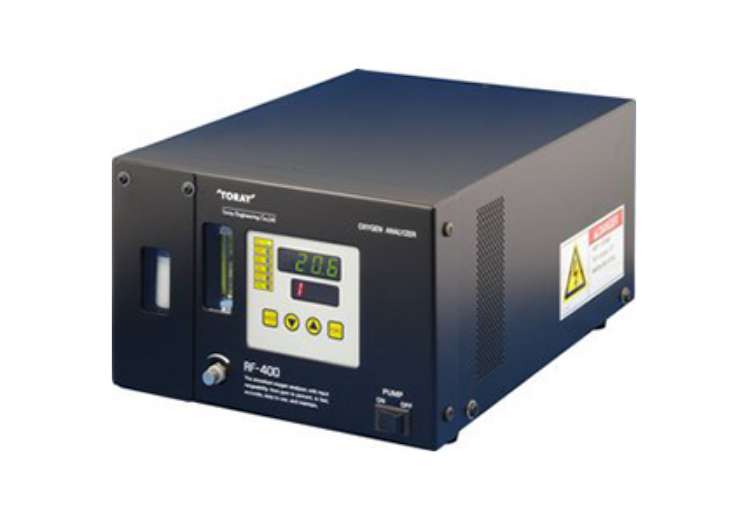

ジルコニア式酸素濃度計RF-400は、当社が長年にわたり蓄積してきた電子業界向け酸素濃度計の製造ノウハウを活かし、窒素リフロー装置用に開発した製品で、高濃度(ダーティガス)にも対応しています。
長期間にわたって安定かつ高精度な測定を行える当社独自の小型ジルコニアセンサを搭載し、さらに酸素センサ保護機構を搭載することで、従来品を超える耐久性を実現しました。簡単な操作とコンパクトな設計を両立し、窒素リフロー装置をはじめとした多彩な装置に組み込めるベストな酸素濃度計です。

製品の特長

・新型パーティクルフィルタ採用

油分に反応着色する機能を持ち、余命判断が容易な新型パーティクルフィルタを採用しています。このフィルタは、酸素計を装置から外すことなく交換できます。

・特殊フィルタ採用

酸素センサの耐久性を向上させるとともに、さまざまな劣化物質に対応できます。

・ワイド電源

AC100V~240Vまでの電源供給に対応しています。

・便利な測定レンジ

窒素リフロー装置でよく使用される0-10000ppmレンジを測定範囲に採用(0-1%レンジも選択可)しました。

・適合規格

EMC : CE……EN61326-1

・環境規制

RoHS指令……EN63000

・オプション対応

センサの劣化防止や、指示値・測定値の正確な測定に貢献するフィルタをご用意しています。

活性炭フィルタ:微量の有機物や少量の可燃性ガスを吸着するフィルタです。センサ内への不純物の侵入を防ぐほか、センサ内での測定酸素の燃焼を防ぎ、正しい指示値を測定できるようにします。

綿フィルタ:ダストや固形剤の侵入を防ぐフィルタです。異物の酸素濃度計内への混入やセンサ部への付着を防止し、酸素濃度計の劣化を防ぎます。

Siフィルタ:シリコン含有ガスを吸着するフィルタです。センサ内部へのシリコン含有ガスの侵入を防止することで、センサの劣化を防ぎ、正しい測定値を計測出来るようにします。

製品の仕様

機器仕様

形状 卓上型/パネル取付型
表示方式 デジタル4桁表示(濃度表示)
測定範囲 10ppm~100vol%O₂
0- 1/10/100/1000/10000ppm
(1)/10/100%
測定レンジ 10-20~10-0atm
※0~10ppm レンジ以下は保証外
※0~10000ppmレンジまたは0-1%レンジが選択可能です
サンプリング方式 内蔵ポンプによる連続吸引式
供給ガス量 1,000~2,000mL/min
センサ部ガス量 60±10mL/min
ガス接続口 INLET(試料ガス入口)  Rc1/4
BYPASSOUT(バイパス出口) Rc1/4
OUTLET(試料ガス出口) Rc1/4
比較ガス 大気
質量 約6.5kg
塗装色 マンセルN3 つや消し塗装(黒)

特性

繰返性 1%(10000ppm)≦測定ガス≦100%の場合:±1%FS
10ppm≦測定ガス<1%(10000ppm)の場合:±2%FS
(0~10ppm表示レンジ以下は保証外)
空気点安定性 ±1%FS/24h

エンジニアリング仕様

計測値出力 外部出力:4-20mA
濃度警報出力 LED表示(上/下限)
接点出力:2a個別出力
接点容量:AC30V/DC30V、1A
自己診断機能 暖機異常、熱電対異常、機内温度異常
CPU異常、炉内温度異常
不斉電位異常、センサ抵抗値異常、AIRポイント校正異常
SPANポイント校正異常
試料ガス条件 可燃成分、ハロゲン、シリカ、腐食成分および水滴を含まないこと
圧力:29.4kPa以下の加圧
流量:1,000~2,000mL/min
温度: 0~50℃
湿度:露点が周囲温度以下
暖機時間 6分以内
電源 電圧:AC100V~240V
電源必要容量:200VA
消費電力:50W
設置条件 設置場所:屋内、非防爆地域であること
周囲温度:0~50℃
周囲湿度:20~85%RH(結露なきこと)
可燃成分、ハロゲン、シリカおよび腐食成分を含まないこと
オプション 活性炭フィルタ
綿フィルタ
Siフィルタ

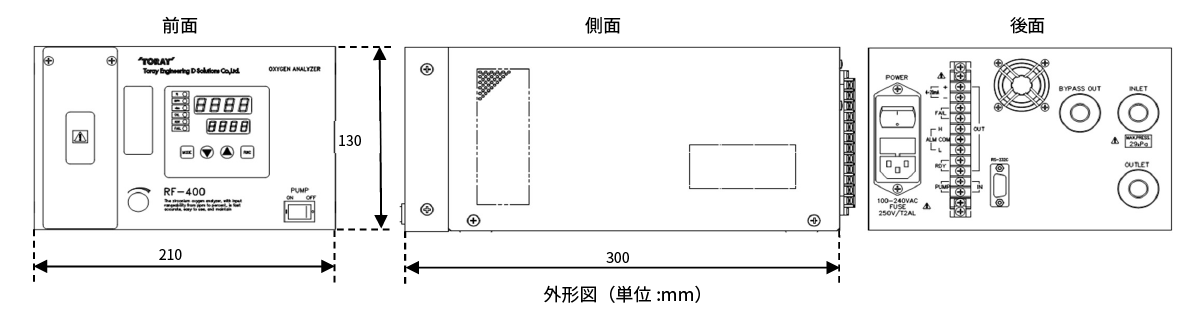

寸法図

寸法図
